Solis Seminar 【Episode 54】: ชุดอินเวอร์เตอร์ไฮบริดแปลงไฟขั้นสูง Solis S6 (Advanced Power Hybrid Inverter) จ่ายพลังงานไฟฟ้าได้สม่ำเสมอต่อเนื่องสู่ครอบครัวคุณ

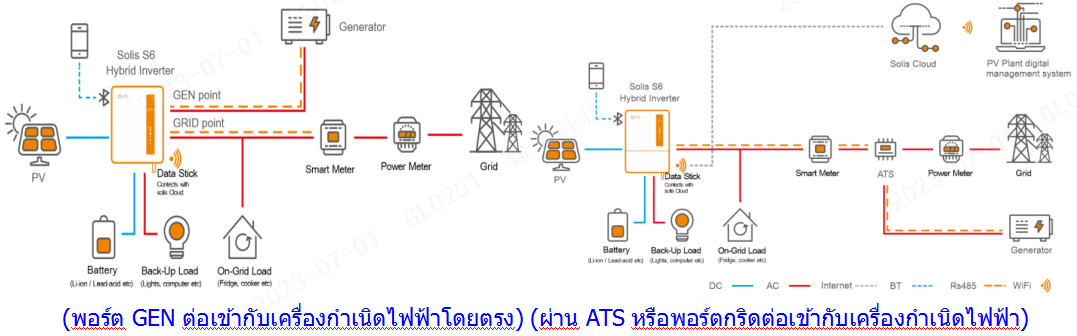

1 1. เข้ากันได้กับเครื่องกำเนิดไฟฟ้าต่าง ๆ

ในพื้นที่ที่ไฟฟ้าขัดข้องบ่อย การใช้เครื่องกำเนิดไฟฟ้าเป็นแหล่งพลังงานสำรองเป็นวิธีการที่ใช้กันทั่วไปและจำเป็น ชุดอินเวอร์เตอร์ไฮบริดแปลงไฟขั้นสูง Solis S6 สามารถทำงานร่วมกับเครื่องกำเนิดไฟฟ้าดีเซลได้ และมีตัวเลือกมากมายในการเชื่อมต่อกับเครื่องกำเนิดไฟฟ้าดีเซลนั้น ๆ นอกจากระบบเชื่อมต่อกับกริดปกติและระบบเชื่อมต่อการแปลงสวิตซ์ที่ใช้เลือกแหล่งจ่ายไฟฟ้าอัตโนมัติ (Automatic Transfer Switch; ATS) แล้ว ผลิตภัณฑ์ยังมีพอร์ตสำหรับการเชื่อมต่อกับเครื่องกำเนิดไฟฟ้าแยกอิสระอีกด้วย ผู้ใช้สามารถจ่ายไฟให้กับโหลดผ่านการต่อเครื่องกำเนิดไฟฟ้าเข้ากับอินเวอร์เตอร์ได้โดยไม่ต้องเปลี่ยนระบบสายไฟที่มีอยู่ นอกจากนี้ยังสามารถส่งสัญญาณควบคุมเครื่องกำเนิดไฟฟ้าดีเซลให้เริ่มหรือหยุดทำงานตามต้องการได้โดยอัตโนมัติ ช่วยหลีกเลี่ยงไม่ให้เกิดของเสียและเสียงรบกวนจากเครื่องยนต์ดีเซลที่เดินเครื่องเป็นเวลานาน

รูปภาพประกอบ 3

ภาพประกอบ: ไดอะแกรมการเชื่อมต่ออินเวอร์เตอร์ Solis S6 กับเครื่องกำเนิดไฟฟ้าดีเซล (Generator Support & Port Options)

(เว้นไว้สำหรับใส่รูปภาพประกอบในภายหลัง)

แหล่งอ้างอิง: uploads/image/20230701/giF7u8y84WcxkwwKXk4cbX10KTgjtYl2o4woZknn.png

2 2. สลับใช้พลังงานสำรองอัตโนมัติ

ในระหว่างการทำงานปกติ หากไฟฟ้าขัดข้องกะทันหัน อุปกรณ์สำรองไฟจะจ่ายไฟให้กับโหลดต่อไปอย่างราบรื่นต่อเนื่อง จึงมั่นใจได้ว่าโหลดที่ทำงานอยู่จะไม่ได้รับผลกระทบใด ๆ ชุดอินเวอร์เตอร์ไฮบริดแปลงไฟขั้นสูง Solis S6 สามารถสลับการใช้พลังงานสำรองจาก UPS ในเวลาที่ < 4 มิลลิวินาที การทำงานจึงราบรื่นและต่อเนื่องอย่างแท้จริง ช่วยให้ผู้ใช้หลุดพ้นจากปัญหาไฟฟ้าขัดข้องโดยสิ้นเชิง

รูปภาพประกอบ 4

ภาพประกอบ: การสลับพลังงานสำรองแบบ UPS อัตโนมัติในเวลา < 4ms (Seamless UPS Switching)

(เว้นไว้สำหรับใส่รูปภาพประกอบในภายหลัง)

แหล่งอ้างอิง: uploads/image/20230701/eKeNF5QoZb9KUeUCLC4HWp0DCVvJU1t8Be4ITLLZ.jpg

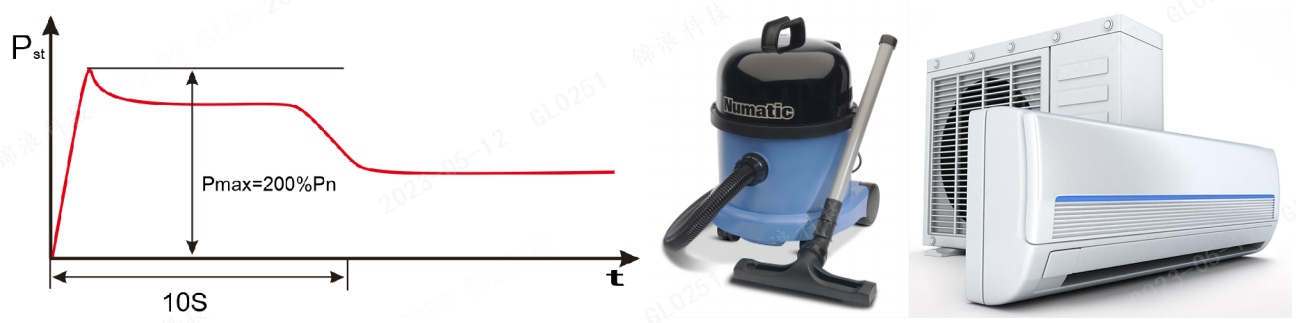

3 3. กำลังไฟฟ้าโหลดมากขึ้น

นอกจากนี้ มีเครื่องใช้ไฟฟ้าในชีวิตประจำวันจำนวนมากที่ใช้กำลังไฟมากขึ้นตอนสตาร์ทให้ติดทันที หากเครื่องไม่มีระบบป้องกันไฟกระชาก ตอนสตาร์ทนั้นอาจจะส่งผลต่อแรงดันไฟฟ้าของแหล่งจ่ายไฟ และทำให้เครื่องใช้ไฟฟ้าที่มีความละเอียดอ่อนบางประเภท เช่น ทีวีและคอมพิวเตอร์ทำงานผิดปกติได้ กำลังไฟฟ้าเอาต์พุตสำรองของชุดอินเวอร์เตอร์ไฮบริดแปลงไฟขั้นสูง Solis S6 นี้มีมากกว่าพิกัดกำลังไฟถึงสองเท่าและใช้ได้นานถึง 10 วินาที จึงสามารถตอบสนองความต้องการใช้ไฟของเครื่องใช้ไฟฟ้าในครัวเรือนได้ทุกประเภท

รูปภาพประกอบ 5

ภาพประกอบ: ประสิทธิภาพการรับไฟกระชากและโอเวอร์โหลด 2 เท่า เป็นเวลา 10 วินาที (Surge & Peak Load Handling)

(เว้นไว้สำหรับใส่รูปภาพประกอบในภายหลัง)

แหล่งอ้างอิง: uploads/image/20230701/GjT3oUG3Af3ULvHMvrjrmQNUYQNI10FZy7Yy7aYt.png

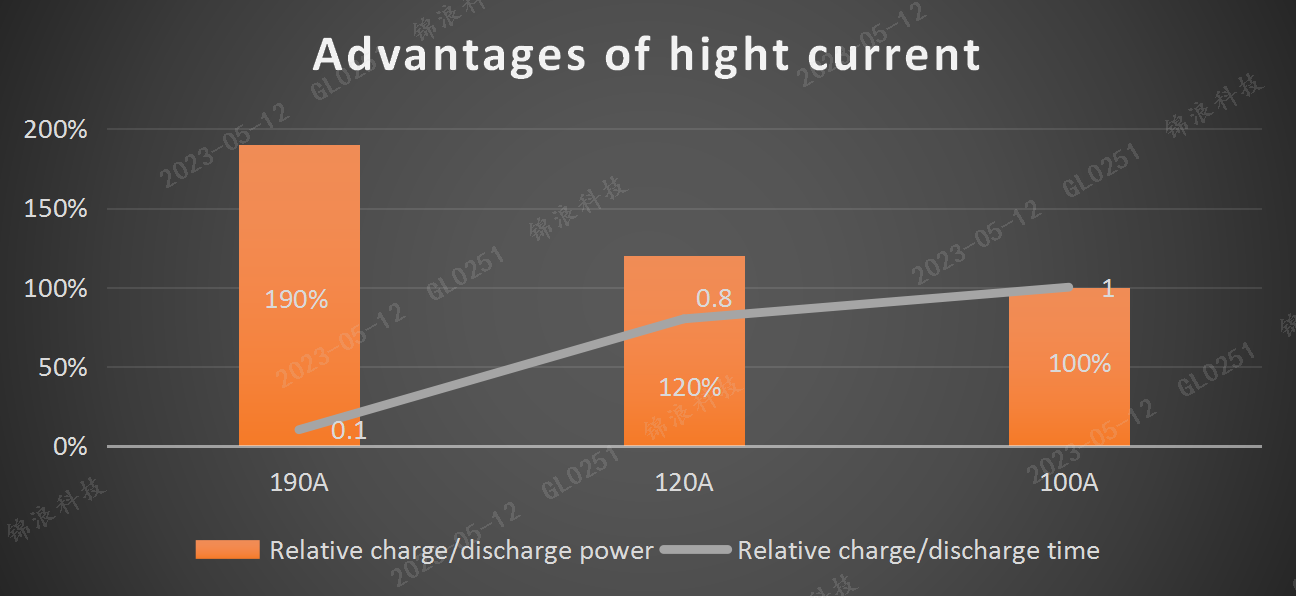

1 1. ชาร์จและจ่ายกระแสไฟรวดเร็วขึ้น

ไฟฟ้าดับกินเวลาได้ถึง 6-8 ชั่วโมง แบตเตอรีสำรองไฟจึงต้องมีขนาดใหญ่เพื่อรองรับการใช้ไฟในช่วงเวลาที่ยาวนานขนาดนั้น เพื่อให้แบตเตอรี่ใช้งานได้ตลอดช่วงเวลานั้น เทคโนโลยีอินเวอร์เตอร์จึงต้องทันสมัยและมีประสิทธิภาพตลอดช่วงเวลานั้นด้วยเช่นกัน การชาร์จและจ่ายกระแสไฟของผลิตภัณฑ์สูงถึง 190 แอมป์ จึงช่วยให้ชาร์จแบตเตอรี่ของคุณได้อย่างรวดเร็วในขณะใช้ระบบกริดหรือมีการผลิตไฟฟ้าบนระบบ PV สูง ซึ่งจะช่วยให้ผู้ใช้พร้อมรับมือกับสถานการณ์ไฟฟ้าดับในครั้งต่อไปได้อย่างรวดเร็ว และมั่นใจได้ว่าแบตเตอรี่จะใช้งานได้ตลอดช่วงเวลานั้น

รูปภาพประกอบ 6

ภาพประกอบ: กระแสชาร์จและจ่ายกระแสไฟสูงสุดถึง 190 แอมป์ (High Charging & Discharging Current 190A)

(เว้นไว้สำหรับใส่รูปภาพประกอบในภายหลัง)

แหล่งอ้างอิง: uploads/image/20230701/OIhO4v0b8LkLNVDZt5U680sQM3Y2lWvVyreK2rth.png

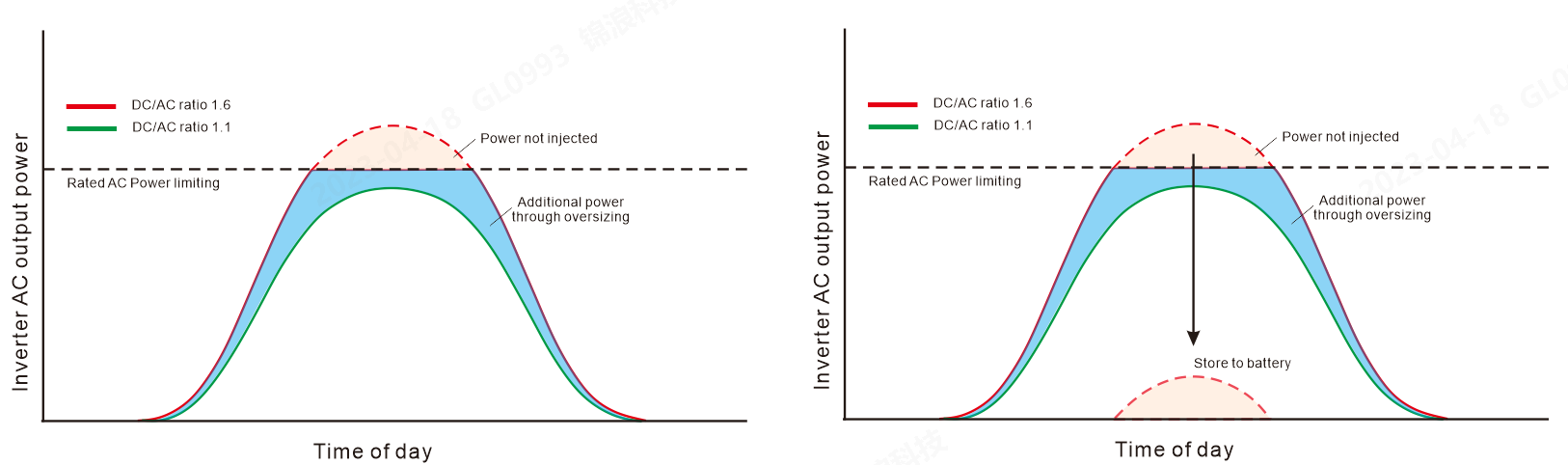

2 2. อัตราส่วนกำลังไฟฟ้าฝั่ง DC/AC ที่เพียงพอ—

อัตราส่วน DC สูงสุดของชุดอินเวอร์เตอร์ไฮบริดแปลงไฟขั้นสูง Solis S6 สูงถึง 160% ด้วยระบบกักเก็บพลังงาน พลังงานเซลล์แสงอาทิตย์ที่ผลิตออกมาเกินกว่าพิกัดกำลังไฟฟ้าเอาท์พุตของอินเวอร์เตอร์จะสามารถเก็บไว้ในแบตเตอรี่ได้แทนที่จะสูญเสียไป เป็นการใช้ประโยชน์พลังงานเซลล์แสงอาทิตย์ได้สูงสุด ช่วยให้มีพลังงานเซลล์แสงอาทิตย์ใช้ในทุกสภาพอากาศ และเป็นการพัฒนาการผลิตไฟฟ้าและการใช้ประโยชน์ต่อหน่วยพื้นที่ให้ดียิ่งขึ้น

รูปภาพประกอบ 7

ภาพประกอบ: อัตราส่วนกำลังไฟฟ้าฝั่ง DC/AC สูงสุดถึง 160% (160% DC/AC Ratio Capability)

(เว้นไว้สำหรับใส่รูปภาพประกอบในภายหลัง)

แหล่งอ้างอิง: uploads/image/20230701/xpcyTStG1A7Sswn3A7AxEtKWfuAPRxKzbb7ISlM7.png

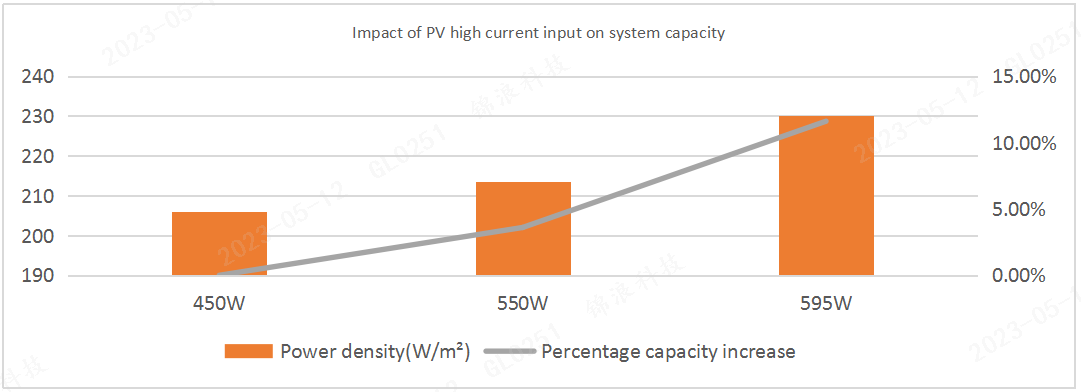

3 3. กระแสอินพุตฝั่ง DC มากขึ้น

กระแสอินพุตของชุดอินเวอร์เตอร์ไฮบริดแปลงไฟขั้นสูง Solis S6 นี้สูงถึง 16A จึงเหมาะอย่างยิ่งกับระบบที่ได้รับการออกแบบมาให้มีโมดูลเซลล์แสงอาทิตย์ประสิทธิภาพสูงและมีกำลังสูง เช่น โมดูลเซลล์แสงอาทิตย์ขนาด 550W หรือแม้แต่ 600W ภายใต้พื้นที่การติดตั้งที่จำกัด สามารถเพิ่มกำลังไฟฟ้าได้ 3% ถึง 11 %

รูปภาพประกอบ 8

ภาพประกอบ: กระแสอินพุตฝั่ง DC สูงสุด 16A รองรับโมดูลแผง 550W-600W+ (Higher DC Input Current)

(เว้นไว้สำหรับใส่รูปภาพประกอบในภายหลัง)

แหล่งอ้างอิง: uploads/image/20230701/7LfEV9UKEf5oyPkkxlHvtIJHs9IcYDpvsJYydCXT.png

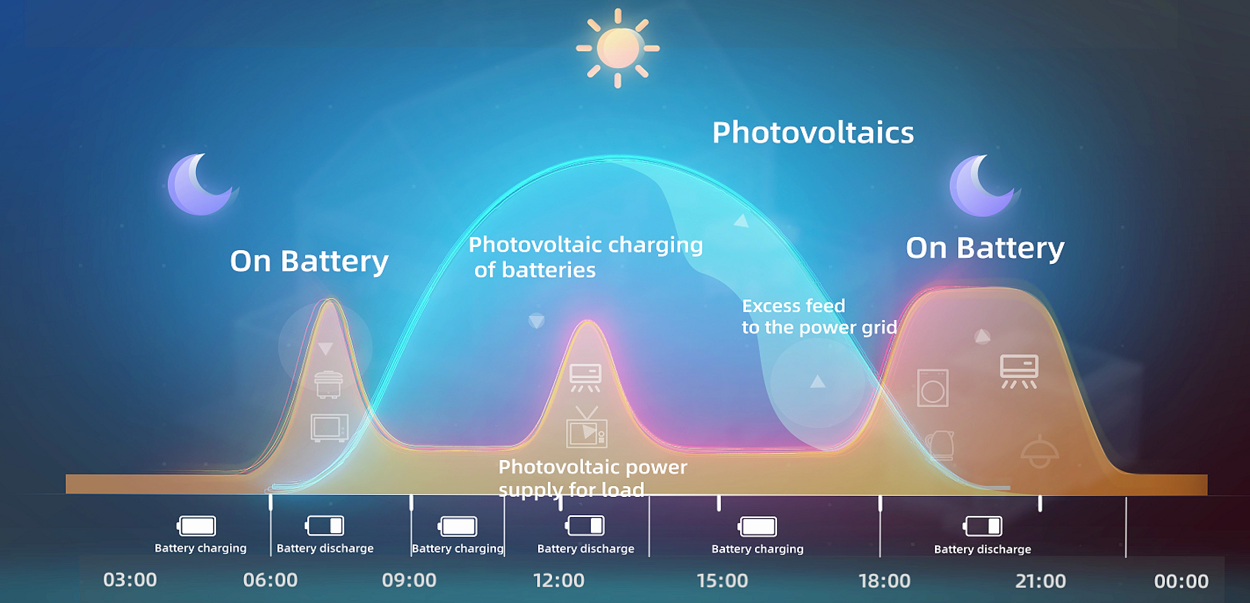

1 1. การตั้งค่าการชาร์จและจ่ายกระแสไฟอัจฉริยะ 6 ระดับ

ชุดอินเวอร์เตอร์ไฮบริดแปลงไฟขั้นสูง Solis S6 สามารถตั้งค่าเวลาการชาร์จและจ่ายกระแสไฟแบบปรับแต่งได้ 6 ระดับ การปรับแต่งค่าการชาร์จและจ่ายกระแสไฟให้เหมาะสมจะช่วยปรับพฤติกรรมการใช้ไฟฟ้าในครัวเรือนให้ประหยัดที่สุดได้ จึงช่วยลดค่าไฟฟ้าได้

รูปภาพประกอบ 9

ภาพประกอบ: การตั้งค่าเวลาชาร์จและจ่ายกระแสไฟอัจฉริยะ 6 ระดับ (6-Stage Customizable Charge/Discharge Settings)

(เว้นไว้สำหรับใส่รูปภาพประกอบในภายหลัง)

แหล่งอ้างอิง: uploads/image/20230701/jPqPiel9BHYzCRQ6TUQ6rFU1sdOIPf7oYsGSIsNA.png

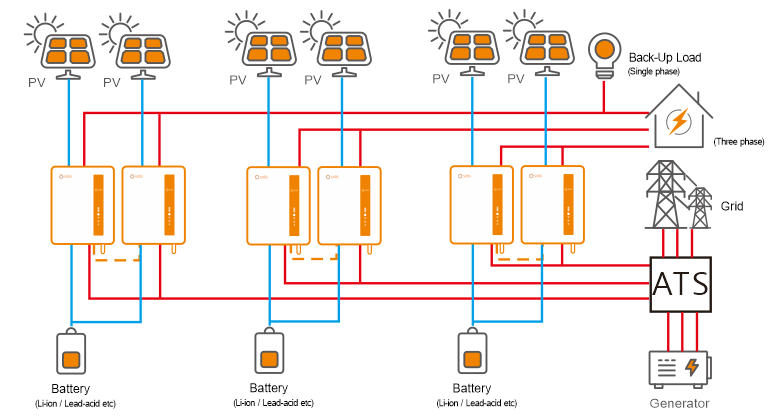

2 2. ระบบเชื่อมต่อกริดแบบยืดหยุ่นเฟสเดียว/สามเฟส

สำหรับการขยายระบบ ชุดอินเวอร์เตอร์ไฮบริดแปลงไฟขั้นสูง Solis S6 รองรับอุปกรณ์ต่อขนานได้สูงถึง 6 เครื่อง สร้างเครือข่ายพลังงานไฟฟ้าไฮบริดได้สูงสุด 48kW ในขณะที่จ่ายไฟให้กับโหลดสามเฟสและเฟสเดียวด้วย หากต้องการสร้างระบบกักเก็บพลังงานเชิงพาณิชย์ขนาดเล็กและขนาดกลาง ผลิตภัณฑ์นี้ยืดหยุ่นมากสำหรับคุณ

รูปภาพประกอบ 10

ภาพประกอบ: การต่อขนานระบบยืดหยุ่น Single Phase / 3 Phase สูงสุด 6 เครื่อง พลังงานรวม 48kW (Flexible Parallel Connection)

(เว้นไว้สำหรับใส่รูปภาพประกอบในภายหลัง)

แหล่งอ้างอิง: uploads/image/20230701/FiC9IWJFlseujjLOuRevvGUH32uIj2n49bZX4T5F.png

3 3. ส่วนขยายชุดต่อประกบ AC

ในโหมดนี้ อินเวอร์เตอร์ไฮบริด S6 สามารถจำลองตรรกะการทำงานของระบบโครงข่ายไฟฟ้า (กริด) ได้ จดจำการทำงานของระบบเครือข่ายของอินเวอร์เตอร์ PV ที่ผูกกับกริดได้ และจดจำการเริ่มและหยุดทำงานของอินเวอร์เตอร์ PV ที่ผูกกับกริดได้ผ่านการตั้งค่า SOC และการควบคุมความถี่

ชุดต่อประกบ AC บนพอร์ตสำรอง

ชุดต่อประกบ AC บนพอร์ต Gen

รูปภาพประกอบ 12

ภาพประกอบ: แผนภาพชุดต่อประกบ AC บนพอร์ต Gen (AC Coupling on Gen Port)

(เว้นไว้สำหรับใส่รูปภาพประกอบในภายหลัง)

แหล่งอ้างอิง: uploads/image/20230701/ShWfNljUgQy57TtCJAeSwblyB6oo0QZxkyZRvIBY.png

4 4. กลวิธีจับคู่แบตเตอรี่ที่ยืดหยุ่นมากขึ้น

Solis ร่วมมือกับแบรนด์แบตเตอรี่ชั้นนำมากมาย แบตเตอรี่เหล่านี้ทำงานได้อย่างสมบูรณ์แบบกับชุดอินเวอร์เตอร์ไฮบริดแปลงไฟขั้นสูง Solis S6 ลูกค้าสามารถเลือกแบตเตอรี่ที่ต้องการ (แบตเตอรี่ลิเธียมหรือตะกั่ว-กรด) และกำหนดค่าให้แล้วเสร็จได้ง่าย ๆ ด้วยตัวเลือกในการเลือกแบตเตอรี่

รูปภาพประกอบ 13

ภาพประกอบ: ความร่วมมือกับแบรนด์แบตเตอรี่ชั้นนำระดับสากล (Flexible Battery Matching & Compatible Brands)

(เว้นไว้สำหรับใส่รูปภาพประกอบในภายหลัง)

แหล่งอ้างอิง: uploads/image/20230701/sm4uqM2nbdVEmbT3e9cD7ccTFz63tX55AupUw7ml.jpg
