อุปกรณ์ติดตั้งโซลาร์เซลล์
ในยุคที่พลังงานสะอาดและการใช้พลังงานแสงอาทิตย์ได้รับความนิยมเพิ่มขึ้นอย่างรวดเร็ว ระบบโซลาร์เซลล์จึงกลายเป็นทางเลือกที่ตอบโจทย์ทั้งเรื่องประหยัดพลังงานและช่วยลดค่าไฟฟ้าอย่างมีประสิทธิภาพ สำหรับการติดตั้งระบบโซลาร์ที่มีคุณภาพ จำเป็นต้องเลือกใช้อุปกรณ์ติดตั้งโซลาร์เซลล์ที่ครบถ้วนและได้มาตรฐาน เพื่อให้ระบบทำงานได้เต็มประสิทธิภาพและยืดอายุการใช้งานอย่างยาวนาน
อุปกรณ์หลักสำหรับระบบติดตั้งโซลาร์เซลล์ประกอบด้วย:
1. แผงโซลาร์เซลล์ (Solar Panel)
ทำหน้าที่เปลี่ยนพลังงานแสงอาทิตย์เป็นพลังงานไฟฟ้า
2. อินเวอร์เตอร์ (Inverter)
แปลงไฟฟ้ากระแสตรง (DC) เป็นไฟฟ้ากระแสสลับ (AC)
3. โครงเหล็กติดตั้ง (Mounting Structure)
โครงสร้างแข็งแรงและปลอดภัยสำหรับยึดแผงโซลาร์
4. สายไฟ DC และ AC
สายไฟมาตรฐานสูงเพื่อความปลอดภัยและลดการสูญเสีย
5. ตู้ไฟฟ้าควบคุม (Combiner Box / Load Center)
จัดการและควบคุมระบบไฟฟ้าอย่างเป็นระเบียบและปลอดภัย
6. มิเตอร์วัดไฟ (Meter)
วัดปริมาณไฟฟ้าที่ผลิตได้และปริมาณการใช้งานจริง
7. ระบบ Solar Monitoring
ตรวจสอบสถานะการทำงานผ่านแอปพลิเคชันออนไลน์

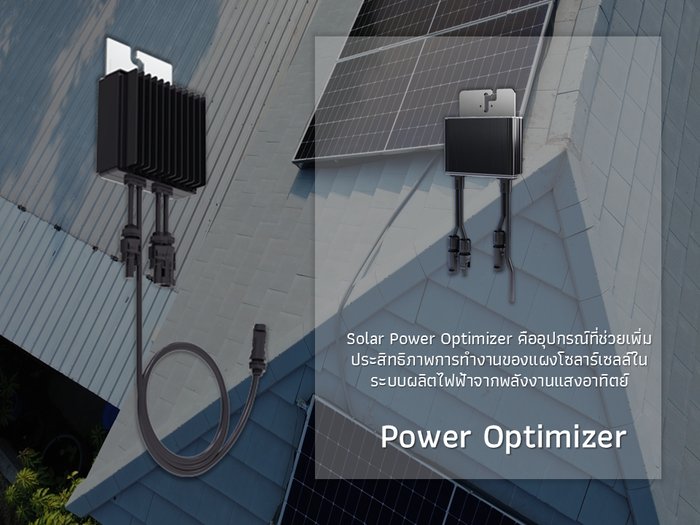

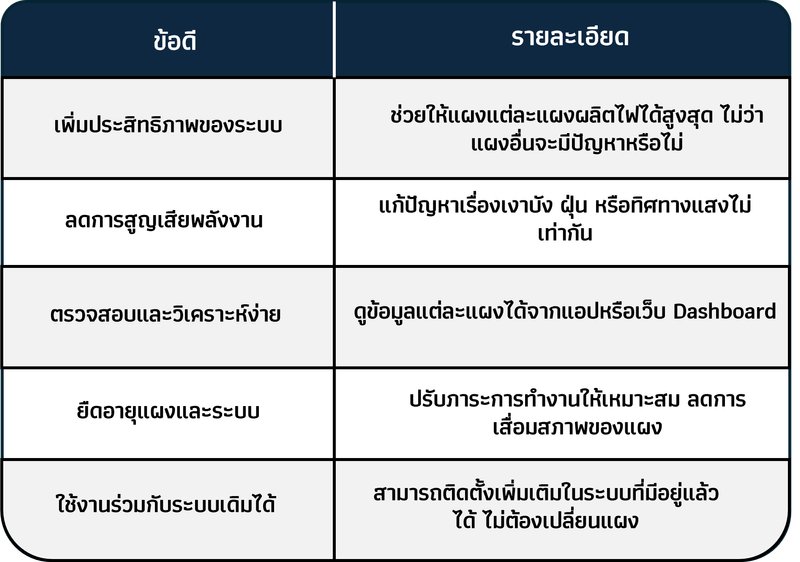

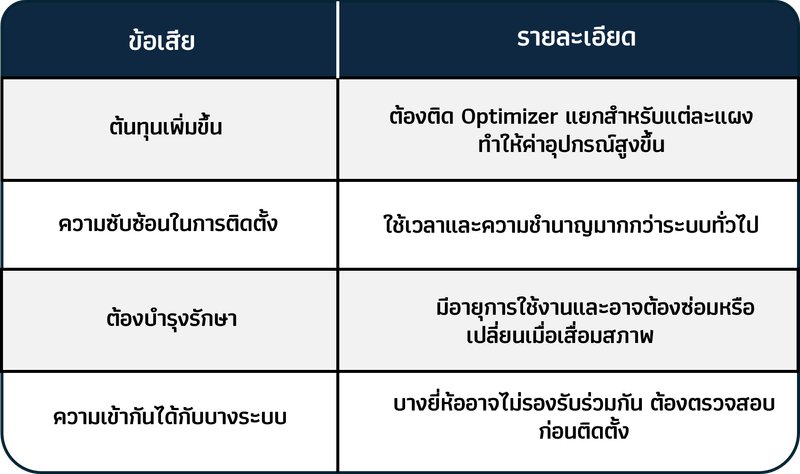

8. Power Optimizer
เพิ่มประสิทธิภาพการผลิตไฟฟ้าระดับรายแผง แม้มีเงาบัง

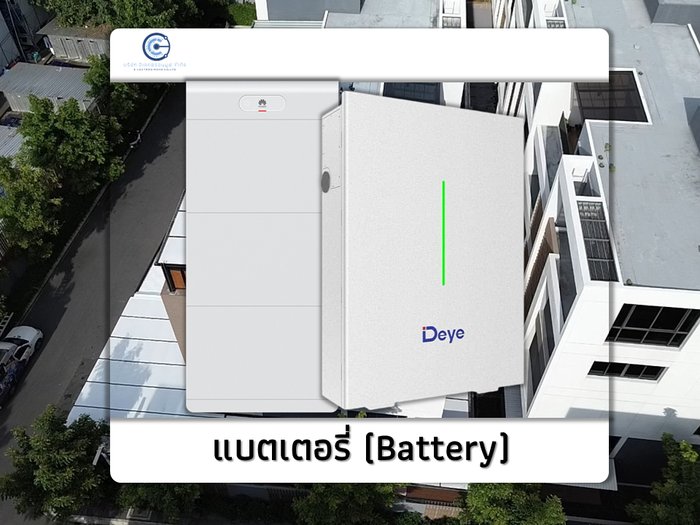

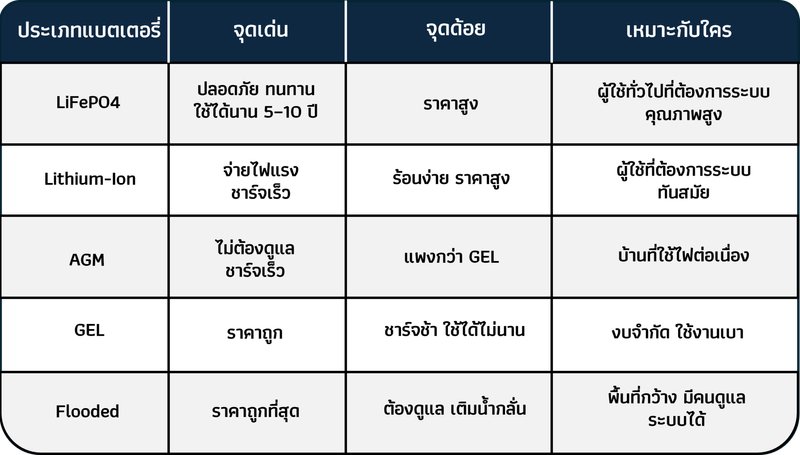

9. แบตเตอรี่ (Battery)
กักเก็บพลังงานไว้ใช้งานช่วงกลางคืนหรือไฟดับ (Off-grid/Hybrid)

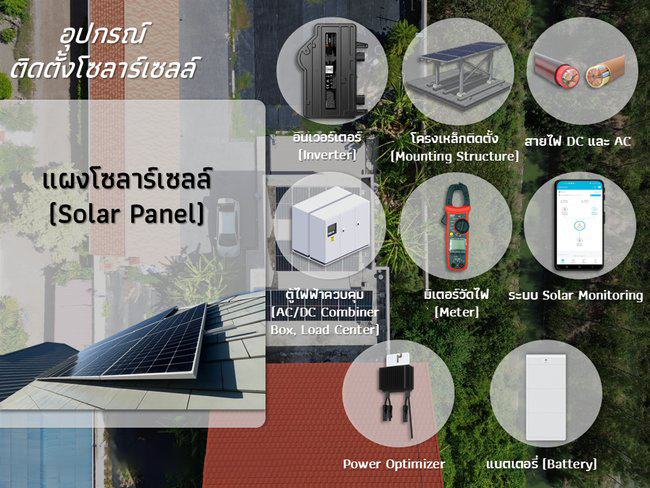

ภาพรวมอุปกรณ์หลักที่ใช้ในระบบโซลาร์เซลล์
หมวดที่ 01
แผงโซลาร์เซลล์ (Solar Cell)
โซลาร์เซลล์ (Solar Cell) หรือ เซลล์แสงอาทิตย์ (Photovoltaic Cell) คืออุปกรณ์ที่ทำหน้าที่แปลงพลังงานแสงอาทิตย์ให้เป็นพลังงานไฟฟ้า โดยใช้หลักการโฟโตโวลตาอิกเอฟเฟกต์ (Photovoltaic Effect) ซึ่งเกิดจากการที่แสงตกกระทบบนแผ่นเซมิคอนดักเตอร์อย่างซิลิคอน ทำให้อิเล็กตรอนเคลื่อนที่และเกิดกระแสไฟฟ้า
แผงโซลาร์เซลล์ถือเป็นหัวใจสำคัญของระบบผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ที่นิยมใช้ทั้งในบ้าน โรงงาน และระบบโซลาร์รูฟท็อปเพื่อช่วยลดค่าไฟและใช้พลังงานสะอาดอย่างมีประสิทธิภาพ
หลักการทำงานของโซลาร์เซลล์
โซลาร์เซลล์ทำหน้าที่เปลี่ยนพลังงานจากแสงอาทิตย์ให้กลายเป็นพลังงานไฟฟ้าโดยตรง เมื่อแสงแดดส่องลงบนแผงโซลาร์เซลล์ที่ประกอบด้วยวัสดุหลายชั้น โดยมีเส้นลวดโลหะบนผิวหน้าที่ช่วยเก็บและนำพลังงานไฟฟ้าไปยังส่วนประกอบภายใน แผงจะมีชั้นเคลือบป้องกันแสงสะท้อน เพื่อเพิ่มประสิทธิภาพในการดูดซับแสง และส่งผ่านพลังงานในรูปแบบโฟตอนลงสู่ชั้นเซมิคอนดักเตอร์ (Semiconductor) ซึ่งเป็นวัสดุตัวกึ่งนำไฟฟ้า เช่น ซิลิคอน วัสดุเหล่านี้ทำหน้าที่เปลี่ยนพลังงานแสงให้กลายเป็นกระแสไฟฟ้าโดยการกระตุ้นให้อิเล็กตรอนเคลื่อนที่ เกิดเป็นกระแสไฟฟ้าไหลเวียน ซึ่งสามารถนำไปใช้งานหรือเก็บไว้ในแบตเตอรี่ได้ตามระบบ
ข้อดี-ข้อเสียของโซลาร์เซลล์
ข้อดีของโซลาร์เซลล์
ใช้พลังงานทดแทนจากแสงอาทิตย์ที่สะอาด ไม่ทำลายสิ่งแวดล้อม
ช่วยประหยัดค่าไฟฟ้าได้ในระยะยาว ลดค่าใช้จ่ายได้หลายพันบาทต่อเดือน
เป็นมิตรกับสิ่งแวดล้อม ลดการปล่อยก๊าซเรือนกระจกและมลพิษ
ผลิตไฟฟ้าได้ต่อเนื่องทุกวันที่มีแสงอาทิตย์ แม้บางฤดูแสงน้อยก็ยังใช้งานได้
สามารถเพิ่มมูลค่าให้กับบ้าน อาคาร หรือโรงงานที่ติดตั้ง
สามารถขายไฟฟ้าส่วนเกินคืนให้กับการไฟฟ้าและสร้างรายได้เสริม
เหมาะกับการใช้งานได้ทุกขนาด ตั้งแต่ใช้ในบ้านจนถึงโรงงานขนาดใหญ่
มีค่าบำรุงรักษาต่ำ ดูแลรักษาง่ายและไม่ยุ่งยาก
ลดการใช้น้ำเมื่อเทียบกับการผลิตไฟฟ้าแบบดั้งเดิม
ช่วยเพิ่มอิสระทางพลังงาน ลดการพึ่งพาไฟฟ้าจากภายนอก
พัฒนาเทคโนโลยีอย่างต่อเนื่องเพื่อเพิ่มประสิทธิภาพของแผงโซลาร์เซลล์
เป็นการลงทุนระยะยาวที่คุ้มค่า อายุการใช้งานประมาณ 20–25 ปีขึ้นไป
ข้อเสียของโซลาร์เซลล์
ต้องลงทุนเริ่มต้นสูง ขึ้นอยู่กับขนาดระบบและพื้นที่ติดตั้ง
ประสิทธิภาพการผลิตไฟฟ้าขึ้นอยู่กับสภาพอากาศ เช่น วันที่มีเมฆหรือฝนจะผลิตไฟได้น้อยลง
ต้องมีพื้นที่ติดตั้งเพียงพอเพื่อให้ได้ประสิทธิภาพสูง
ต้องบำรุงรักษาอย่างสม่ำเสมอ เช่น ล้างแผงโซลาร์ปีละ 1-2 ครั้ง
แบตเตอรี่สำรองมีราคาสูง หากต้องการเก็บพลังงานไว้ใช้ยามค่ำคืน
อาจเกิดมลพิษในกระบวนการผลิตแผงโซลาร์เซลล์บางส่วน
ต้องติดตั้งโดยผู้เชี่ยวชาญและบริษัทที่น่าเชื่อถือเพื่อความปลอดภัยและประสิทธิภาพ
ระยะเวลาคืนทุนค่อนข้างยาว อาจใช้เวลาหลายปีกว่าจะคุ้มทุน
ประสิทธิภาพขึ้นอยู่กับทำเลที่ตั้ง ทิศทาง และมุมเอียงการติดตั้ง
ต้องการความรู้และความชำนาญเฉพาะทางในการติดตั้งและดูแลรักษา
สรุปข้อดีและข้อควรพิจารณาก่อนติดตั้งโซลาร์เซลล์

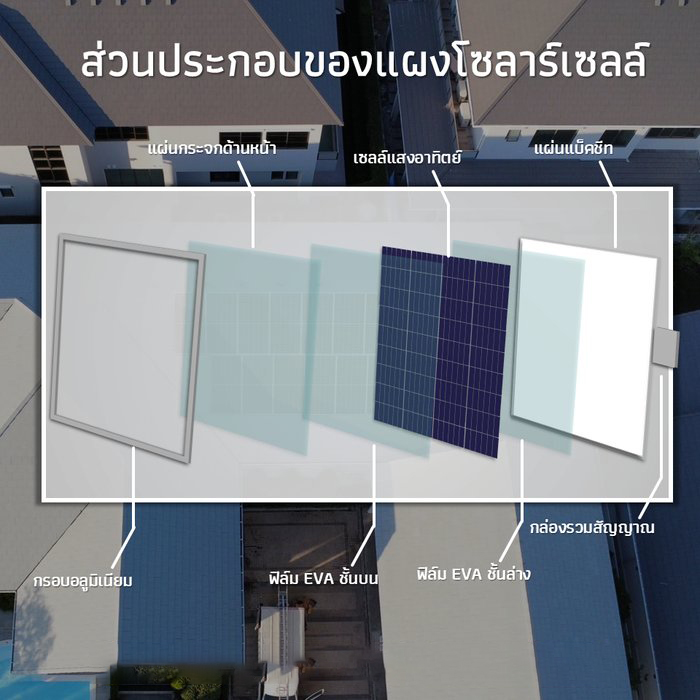

ส่วนประกอบของแผงโซลาร์เซลล์ (7 องค์ประกอบสำคัญ)
การติดตั้งแผงโซลาร์เซลล์เป็นการใช้พลังงานทดแทนที่สะอาดและเป็นมิตรกับสิ่งแวดล้อม โดยแผงโซลาร์เซลล์ประกอบด้วยส่วนสำคัญ 7 ส่วนที่ช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพ:
1. กรอบอลูมิเนียม (Aluminum Frame)
เป็นโครงสร้างที่ช่วยยึดแผงโซลาร์เซลล์ให้มั่นคงและแข็งแรง ปกป้องขอบแผงไม่ให้ชำรุดง่าย ใช้สำหรับการติดตั้งแผงบนหลังคาหรือโครงสร้างต่างๆ มีทั้งแบบสีเงินและสีดำที่ผ่านการชุบอะโนไดซ์เพื่อเพิ่มความทนทาน
2. แผ่นกระจกด้านหน้า (Front Glass)
กระจกนิรภัยโปร่งใสและแข็งแรง หนาประมาณ 3-4 มิลลิเมตร ปกป้องเซลล์แสงอาทิตย์จากฝุ่นละออง น้ำ และสิ่งสกปรก ทนต่อแรงกระแทก เช่น ลูกเห็บ และการเปลี่ยนแปลงของอุณหภูมิอย่างรุนแรง
3. ฟิล์ม EVA ชั้นบน (Upper Encapsulant)
ฟิล์มโพลีเมอร์โปร่งใส ทำหน้าที่ยึดเซลล์แสงอาทิตย์ให้ติดกับแผ่นกระจกอย่างแน่นหนา ป้องกันน้ำและความชื้นไม่ให้เข้าไปในแผง เพิ่มความทนทานและยืดอายุการใช้งาน
4. เซลล์แสงอาทิตย์ (Solar Cells)
ส่วนที่ทำหน้าที่แปลงพลังงานแสงอาทิตย์เป็นพลังงานไฟฟ้ากระแสตรง (DC) โดยใช้วัสดุซิลิคอน แบ่งเป็น Monocrystalline และ Polycrystalline เพื่อสร้างพลังงานไฟฟ้า
5. ฟิล์ม EVA ชั้นล่าง (Lower Encapsulant)
ฟิล์มโพลีเมอร์ชั้นล่าง ทำหน้าที่ยึดเซลล์แสงอาทิตย์ให้ติดกับแผ่นแบ็คชีทอย่างแน่นหนา ป้องกันความชื้นและเป็นเกราะกันกระแทกจากด้านล่าง
6. แผ่นแบ็คชีท (Backsheet)
แผ่นด้านหลังของแผงทำจากวัสดุโพลีเมอร์ (PP, PET หรือ PVF) ป้องกันความชื้นและสารเคมีจากภายนอก เป็นฉนวนไฟฟ้า และทนทานต่อรังสียูวีและความร้อนในระยะยาว
7. กล่องรวมสัญญาณ (Junction Box)
ติดอยู่ด้านหลังแผง เป็นจุดเชื่อมต่อไฟฟ้าจากทุกเซลล์เข้าด้วยกัน มีคุณสมบัติกันน้ำกันฝุ่น มีไดโอดป้องกันไฟไหลย้อนกลับ (Bypass Diode) เพื่อปกป้องระบบไฟฟ้า
ส่วนประกอบและชั้นวัสดุสำคัญของแผงโซลาร์เซลล์

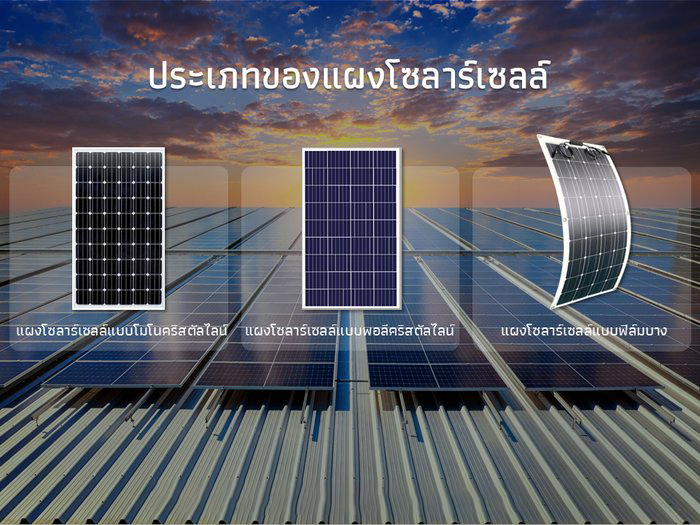

ประเภทของแผงโซลาร์เซลล์ (3 ชนิดหลัก)
1. แผงโมโนคริสตัลไลน์ (Monocrystalline Solar Panels)
ผลิตจาก ซิลิคอนแท่งเดี่ยวบริสุทธิ์ โครงสร้างผลึกเดี่ยว ประสิทธิภาพการแปลงพลังงานสูงที่สุดในกลุ่ม (19–23%+) ทำงานได้ดีแม้ในวันที่มีแดดน้อย
ข้อดี: ประสิทธิภาพสูงสุดในพื้นที่จำกัด ใช้งานได้ยาวนาน 25–40 ปี เหมาะกับหลังคาบ้านพักอาศัยข้อควรพิจารณา: ราคาสูงที่สุดเมื่อเทียบกับแผงชนิดอื่น หากมีคราบสกปรกบังบางส่วนอาจกระทบประสิทธิภาพ
2. แผงโพลีคริสตัลไลน์ (Polycrystalline Solar Panels)
ผลิตจาก ซิลิคอนหลอมรวม เกิดเป็นผลึกหลายจุด เซลล์สี่เหลี่ยมจัตุรัส สีน้ำเงินอ่อน ประสิทธิภาพแปลงพลังงานอยู่ที่ประมาณ 13–16%
ข้อดี: ราคาย่อมเยา เหมาะกับงบประมาณจำกัด ผลิตง่าย ติดตั้งในพื้นที่กว้างได้ดีข้อควรพิจารณา: ประสิทธิภาพต่อพื้นที่น้อยกว่าโมโน อายุการใช้งานประมาณ 20–25 ปี
3. แผงฟิล์มบาง (Thin-Film Solar Panels)
ผลิตโดยการเคลือบสารแปลงพลังงานแสงบางๆ ลงบนพื้นผิว เช่น แก้วหรือพลาสติก (Amorphous Silicon, CdTe) ประสิทธิภาพแปลงพลังงานราว 7–12%
ข้อดี: ราคาถูก น้ำหนักเบา ยืดหยุ่นได้ เหมาะกับพื้นผิวโค้ง หลังคารถ หรือเรือ ทนเงาและฝุ่นได้ดีข้อควรพิจารณา: ประสิทธิภาพต่ำ ใช้พื้นที่มาก อายุการใช้งานและการรับประกันสั้นกว่า

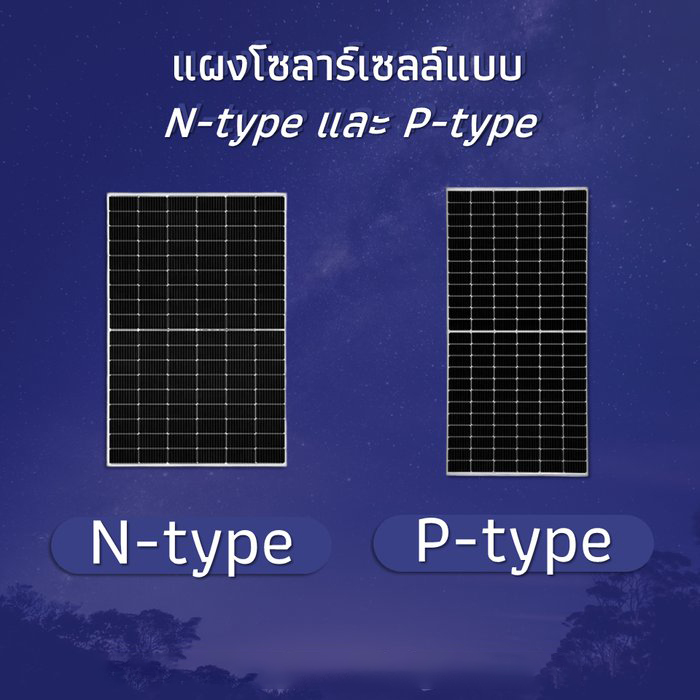

แผงโซลาร์เซลล์แบบ N-type และ P-type ต่างกันอย่างไร
N-type Solar Cells (เทคโนโลยีใหม่)
เติมสาร ฟอสฟอรัส (Phosphorus) เพื่อเพิ่มอิเล็กตรอนอิสระ
ประสิทธิภาพดีในอุณหภูมิสูง อัตราการเสื่อมสภาพช้ากว่า
ทนความร้อนสูง เหมาะกับการใช้งานระยะยาวในประเทศไทย
เป็นมาตรฐานหลักของแบรนด์ชั้นนำในปัจจุบัน (TOPCon, ABC, HPBC)
P-type Solar Cells (เทคโนโลยีเดิม)
เติมสาร โบรอน (Boron) เพื่อสร้างช่องว่างให้อิเล็กตรอนเคลื่อนที่
กระบวนการผลิตง่าย ต้นทุนต่ำ มีการใช้งานแพร่หลายมายาวนาน
ประสิทธิภาพอาจลดลงเร็วกว่าเมื่อเจอความร้อนสูง (LID effect)
ประเภทของแผงโซลาร์เซลล์ที่นิยมใช้งาน
ความแตกต่างระหว่างแผง N-type และ P-type
ตัวอย่างรุ่นแผงโซลาร์เซลล์
LG NeON® R 365W LG MONO X LG255S1C-G3 Longi LR4 72HPH 425–455W Ocean Solar Poly 60 Cells 270–290W NEOSTAR 1U+ Dual-Glass 655–680W Neostar 3N Plus Dual Glass 675–700W
จะเลือกแผงโซลาร์เซลล์แบบไหนดี? (4 ปัจจัยสำคัญ)
1
พื้นที่ติดตั้ง
หากพื้นที่มีจำกัด เช่น หลังคาบ้าน อาคารพาณิชย์ แนะนำใช้ โมโนคริสตัลไลน์ (Monocrystalline) เพราะประสิทธิภาพสูงใช้พื้นที่น้อยแต่ผลิตไฟได้มาก หากพื้นที่กว้างมาก เช่น โซลาร์ฟาร์ม สามารถเลือกแผงโพลีคริสตัลไลน์ได้ สำหรับพื้นผิวโค้งหรือรถบ้าน แนะนำใช้แผงฟิล์มบาง (Thin-Film)
2
งบประมาณที่มี
หากมีงบประมาณพร้อมและต้องการความคุ้มค่าสูงสุดในระยะยาว การเลือกโมโนคริสตัลไลน์ N-type จะคุ้มค่าที่สุดทั้งปริมาณไฟและอายุการใช้งาน หากเน้นประหยัดงบตั้งต้น โพลีคริสตัลไลน์จะช่วยลดต้นทุนได้
3
อายุการใช้งานที่ต้องการ
หากต้องการใช้งานยาวนานเกิน 25–30 ปี และไม่อยากเปลี่ยนอุปกรณ์บ่อย แนะนำแผงโมโนคริสตัลไลน์เกรด Tier 1 ที่มีรับประกันประสิทธิภาพระยะยาว 25–30 ปี
4
สภาพแวดล้อมที่ติดตั้ง (แดด ร่มเงา ความร้อน ฝุ่น)
พื้นที่แดดจัดตลอดวัน โมโนคริสตัลไลน์ให้ผลผลิตสูงสุด หากพื้นที่ร้อนจัดตลอดทั้งปี ควรเลือกชนิด N-type ที่ทนอุณหภูมิสูงได้ดี พื้นที่ใกล้ทะเลควรเลือกแผงที่ผ่านการทดสอบป้องกันการกัดกร่อนจากไอเกลือ (IEC Standard)

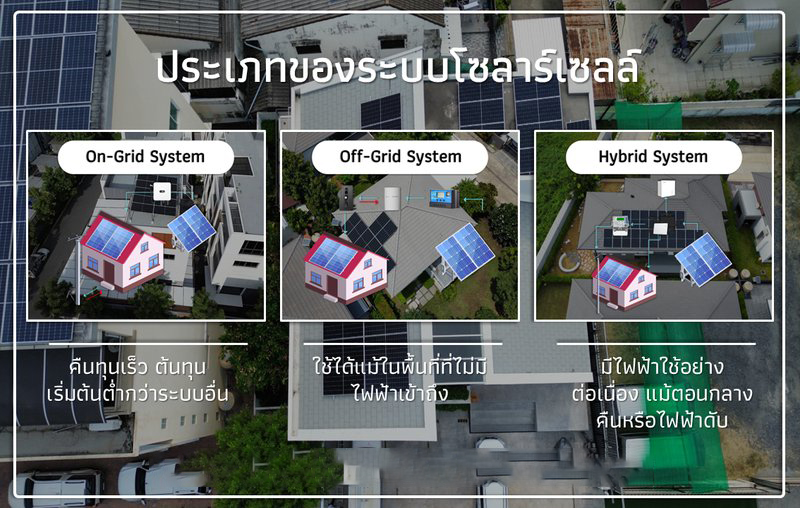

ประเภทของระบบโซลาร์เซลล์ (3 ระบบหลัก)

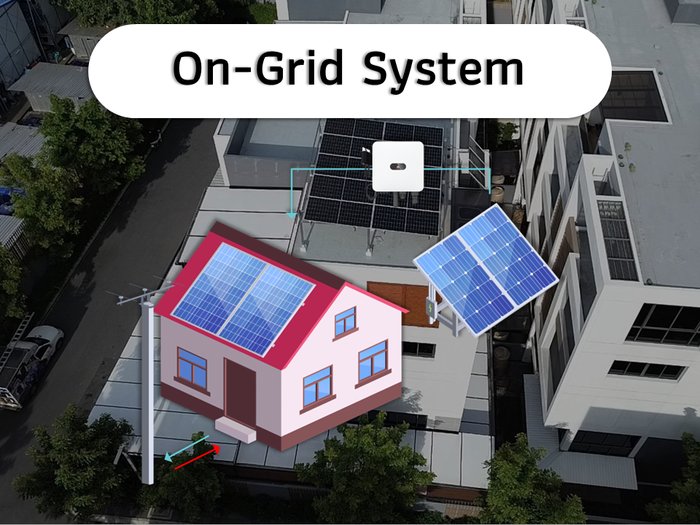

1. ระบบออนกริด (On-Grid System)
เชื่อมต่อกับระบบสายส่งของการไฟฟ้า ผลิตไฟใช้เองในเวลากลางวัน และสามารถขายไฟส่วนเกินคืนให้การไฟฟ้าได้ (ตามเงื่อนไขโครงการโซลาร์ภาคประชาชน)
ข้อดี: คืนทุนเร็วที่สุด ต้นทุนเริ่มต้นต่ำ อุปกรณ์น้อย ดูแลง่ายข้อเสีย: ไฟจะดับทันทีเมื่อไฟหลวงดับ (เพื่อความปลอดภัยของช่างการไฟฟ้า) ไม่มีแบตเตอรี่สำรองไฟกลางคืนเหมาะกับ: บ้านพักอาศัย สำนักงาน ร้านค้า โรงงาน ที่ใช้ไฟในเวลากลางวันเป็นหลัก

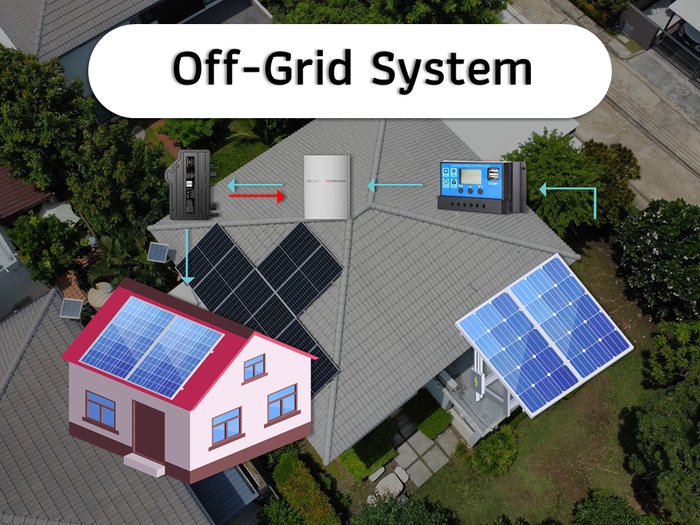

2. ระบบออฟกริด (Off-Grid System)
ทำงานอิสระโดยไม่เชื่อมต่อกับการไฟฟ้า พลังงานที่ผลิตได้จะถูกนำไปใช้และชาร์จเก็บลงแบตเตอรี่
ข้อดี: ไม่มีบิลค่าไฟฟ้า ใช้ได้ในพื้นที่ห่างไกลที่สายส่งไฟฟ้าเข้าไม่ถึง ปลอดภัยจากปัญหาไฟตกไฟดับภายนอกข้อเสีย: ค่าใช้จ่ายแบตเตอรี่สูง หากแดดไม่พอติดต่อกันหลายวันอาจมีไฟฟ้าไม่เพียงพอเหมาะกับ: บ้านสวน บนดอย เกาะ พื้นที่ชนบทห่างไกล หรือฟาร์มเกษตร

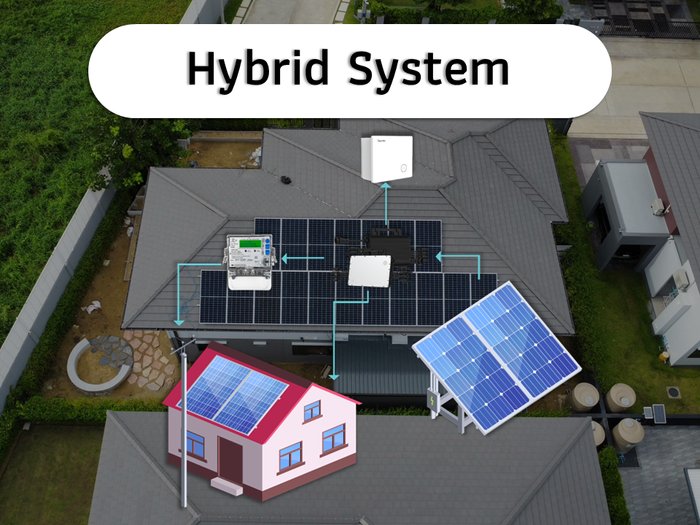

3. ระบบไฮบริด (Hybrid System)
รวมข้อดีของ On-Grid และ Off-Grid เข้าด้วยกัน โดยเชื่อมต่อสายส่งการไฟฟ้าและมีระบบแบตเตอรี่เก็บไฟสำรอง
ข้อดี: มีไฟฟ้าใช้ต่อเนื่อง 24 ชั่วโมง แม้ไฟดับระบบจะสลับจ่ายไฟสำรองทันที จัดการพลังงานอัจฉริยะข้อเสีย: ค่าใช้จ่ายอุปกรณ์และแบตเตอรี่สูงกว่าระบบ On-Gridเหมาะกับ: บ้านพักอาศัยระดับพรีเมียม โรงพยาบาล เซิร์ฟเวอร์ หรือธุรกิจที่ไฟฟ้าห้ามดับ
ระบบ On-Grid ระบบ Off-Grid ระบบ Hybrid
เปรียบเทียบองค์ประกอบของระบบโซลาร์เซลล์แต่ละประเภท จุดเด่นและแนวทางเลือกใช้ระบบโซลาร์
หมวดที่ 02

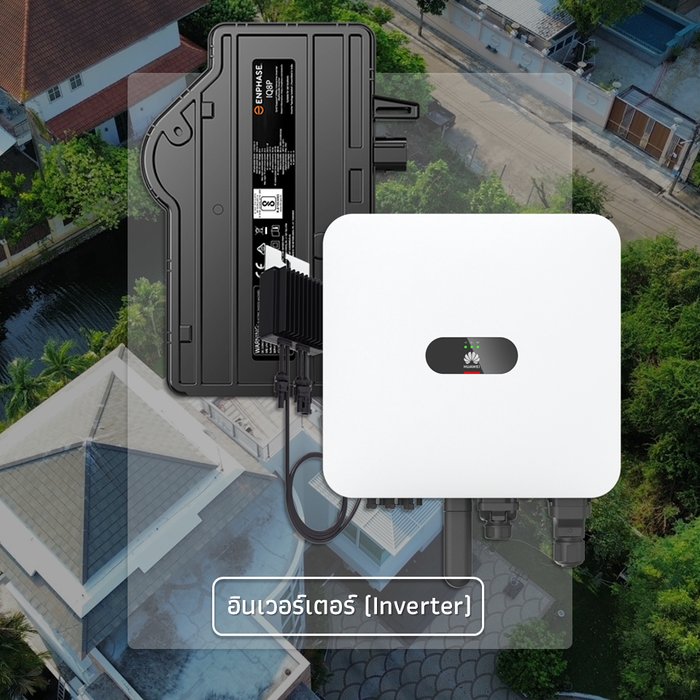

อินเวอร์เตอร์ (Inverter)
อินเวอร์เตอร์โซลาร์เซลล์คือหัวใจสำคัญของระบบโซลาร์เซลล์ ไม่ว่าจะเป็นระบบ On-Grid, Off-Grid หรือ Hybrid ล้วนต้องพึ่งพาอินเวอร์เตอร์ในการแปลงพลังงานจากแสงอาทิตย์ให้กลายเป็นไฟฟ้ากระแสสลับ (AC) 220V/380V ที่ใช้งานจริงกับเครื่องใช้ไฟฟ้าภายในบ้านและอาคาร
ประโยชน์ของอินเวอร์เตอร์โซลาร์เซลล์
แปลงไฟให้ใช้งานได้จริง: แปลงไฟฟ้ากระแสตรง (DC) จากแผงโซลาร์เป็นกระแสสลับ (AC)เพิ่มประสิทธิภาพการใช้พลังงาน: มีระบบ MPPT (Maximum Power Point Tracking) ดึงพลังงานจากแผงให้ได้สูงสุดตลอดเวลารองรับการทำงานหลากหลายระบบ: ทั้งระบบ On-Grid, Off-Grid และ Hybridลดต้นทุนด้านภาษี: อุปกรณ์ที่ได้รับการรับรองมาตรฐานฉลากประสิทธิภาพสูงสามารถใช้สิทธิประโยชน์ทางภาษีได้

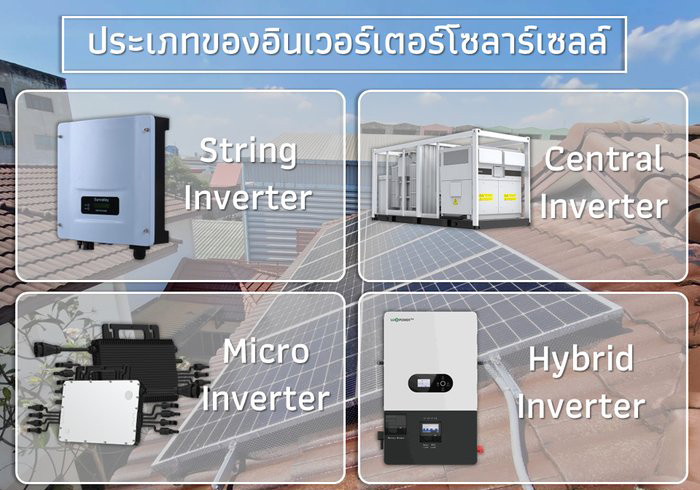

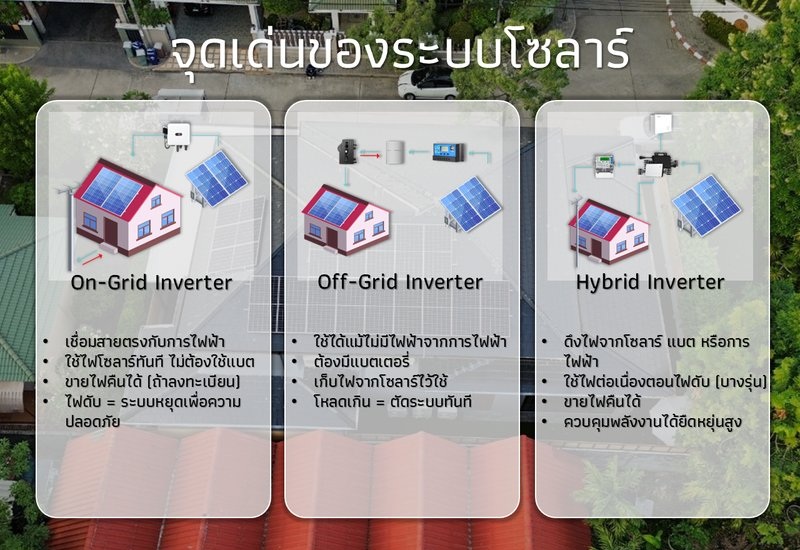

ประเภทของอินเวอร์เตอร์โซลาร์เซลล์
1. String Inverter
อินเวอร์เตอร์แบบรวมศูนย์ต่ออนุกรมแผงเป็นสาย (String) เหมาะกับบ้านพักอาศัยและอาคารทั่วไป ติดตั้งและดูแลง่าย คุ้มค่าด้านต้นทุน

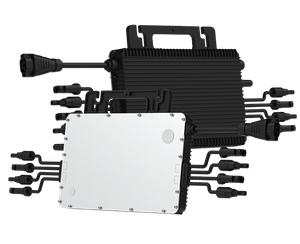

2. Micro Inverter
ไมโครอินเวอร์เตอร์ติดตั้งแยกอิสระระดับรายแผง เช่น Enphase, Atmoce แต่ละแผงแปลงไฟอิสระ ไม่ใช้ไฟ DC แรงดันสูง ปลอดภัยสูงและทนต่อเงาบัง

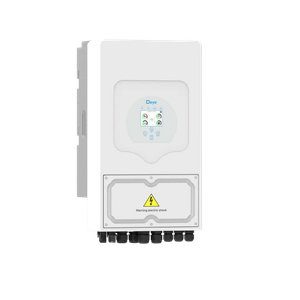

3. Hybrid Inverter
อินเวอร์เตอร์อัจฉริยะที่ควบคุมทั้งแผงโซลาร์ แบตเตอรี่ และไฟจากการไฟฟ้า รองรับระบบ Backup ไฟสำรองอัตโนมัติเมื่อไฟดับ
4. Central Inverter
อินเวอร์เตอร์ขนาดใหญ่สำหรับโรงงานอุตสาหกรรมขนาดใหญ่หรือโซลาร์ฟาร์ม รองรับกำลังไฟระดับเมกะวัตต์
อินเวอร์เตอร์ทำหน้าที่แปลงไฟ DC เป็นไฟ AC ประเภทอินเวอร์เตอร์สำหรับระบบขนาดและรูปแบบต่าง ๆ
ตัวอย่างรุ่นอินเวอร์เตอร์

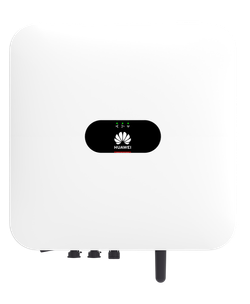

Sungrow SG125CX-P2 125kW On-Grid HUAWEI Hybrid 3kW 1 เฟส Hybrid Inverter SUN-3.6/5/6K-SG03LP1-EU Enphase IQ8MC Microinverter Hoymiles HML-1500HR ATMOCE MI-500 Micro Inverter
4 ขั้นตอนการเลือกอินเวอร์เตอร์ให้เหมาะกับบ้านของคุณ
1
วัดและคำนวณการใช้ไฟฟ้าในบ้าน
รวบรวมรายการเครื่องใช้ไฟฟ้าหลักและคำนวณกำลังวัตต์รวม (แนะนำเลือกอินเวอร์เตอร์ที่มีขนาดมากกว่าความต้องการใช้จริงประมาณ 20–30% เพื่อเสถียรภาพ)
2
ทำความเข้าใจความจุของอินเวอร์เตอร์ (Capacity)
บ้านขนาดเล็กใช้ระบบ 3 kW – 5 kW (1 เฟส) บ้านขนาดกลางถึงใหญ่ใช้ระบบ 5 kW – 15 kW (3 เฟส) หรือโรงงานขนาดใหญ่ตามกำลังผลิต
3
ประเมินขนาดแบตเตอรี่ร่วม (กรณีระบบ Hybrid/Off-Grid)
คำนวณความต้องการใช้ไฟช่วงกลางคืน (Wh) หารด้วยแรงดันแบตเตอรี่เพื่อกำหนดขนาดความจุ Ah ที่เหมาะสม
4
พิจารณาแบรนด์และมาตรฐานการไฟฟ้า (MEA / PEA)
ต้องเลือกอินเวอร์เตอร์รุ่นที่ผ่านการรับรองและขึ้นทะเบียนในรายการของการไฟฟ้านครหลวง (MEA) และการไฟฟ้าส่วนภูมิภาค (PEA) เท่านั้น มีการรับประกัน 5–10 ปีขึ้นไป

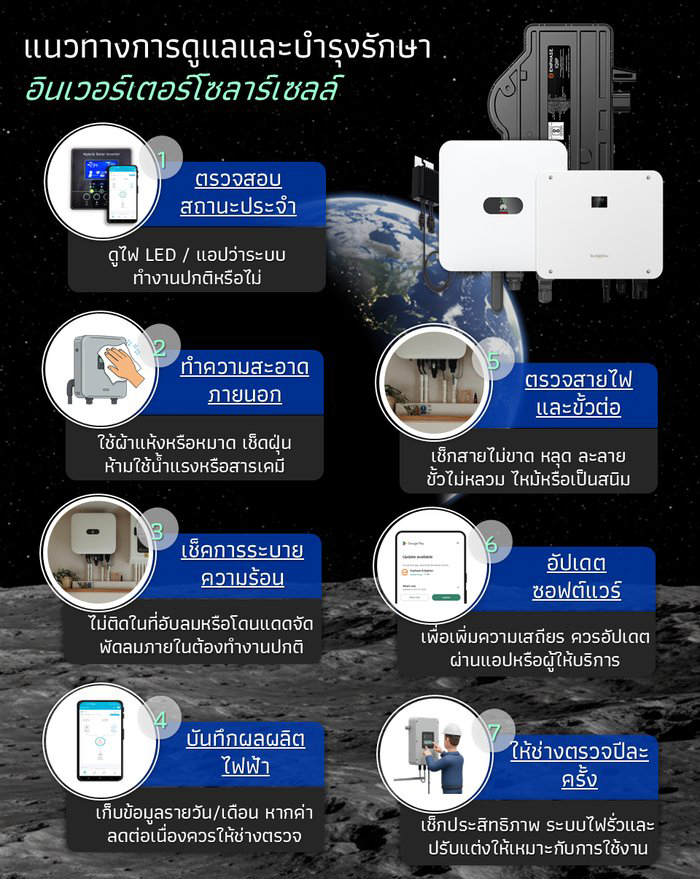

แนวทางการดูแลและบำรุงรักษาอินเวอร์เตอร์ (7 ข้อ)
1. ตรวจสอบสถานะการทำงานเป็นประจำ: สังเกตไฟ LED สถานะ หรือตรวจสอบผ่าน Mobile App2. หมั่นทำความสะอาดภายนอก: ปัดฝุ่นและเช็ดด้วยผ้าแห้ง ห้ามฉีดน้ำหรือใช้สารเคมีรุนแรง3. ตรวจสอบอุณหภูมิและการระบายความร้อน: ติดตั้งในที่ร่ม อากาศถ่ายเทสะดวก ไม่โดนแดดส่องโดยตรง4. บันทึกและเปรียบเทียบผลผลิตไฟฟ้า: ตรวจสอบกราฟการผลิตรายวันเพื่อตรวจหาความผิดปกติ5. ตรวจสอบสภาพสายไฟและขั้วต่อ: ตรวจดูความแน่นหนาของขั้วต่อ ขันแน่น ไม่มีรอยไหม้หรือหลวม6. อัปเดตเฟิร์มแวร์สม่ำเสมอ: อัปเดตระบบซอฟต์แวร์ผ่านแอปพลิเคชันเพื่อความเสถียรและความปลอดภัย7. ตรวจเช็กระบบประจำปีโดยช่างผู้เชี่ยวชาญ: วัดค่ากระแส ตรวจสอบระบบกราวด์ และเช็กอุปกรณ์ป้องกัน
แนวทางตรวจสอบและบำรุงรักษาอินเวอร์เตอร์ให้ทำงานเต็มประสิทธิภาพ
หมวดที่ 03

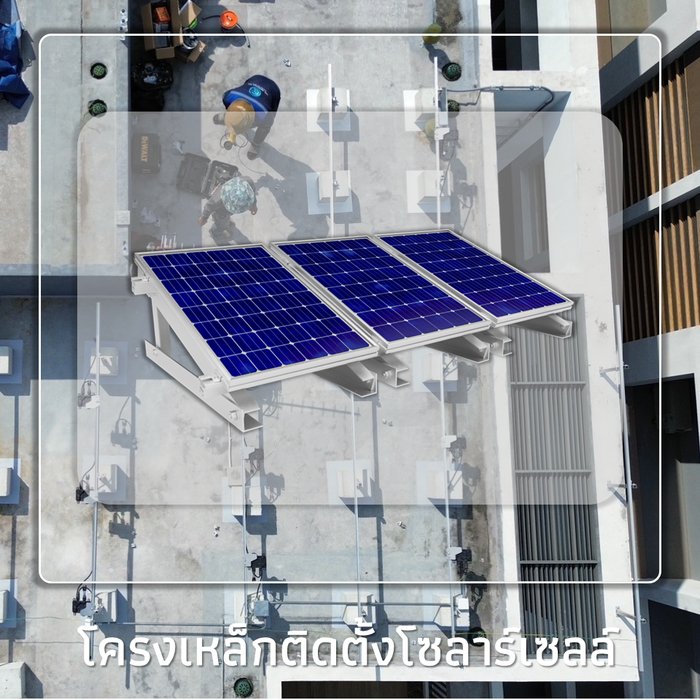

โครงเหล็กและโครงสร้างติดตั้ง (Mounting Structure)
โครงสร้างติดตั้งโซลาร์เซลล์เป็นองค์ประกอบหลักด้านความปลอดภัยและวิศวกรรม ทำหน้าที่ยึดแผงโซลาร์เซลล์ให้มั่นคงแข็งแรง ทนทานต่อแรงลม พายุ และสภาพอากาศตลอดอายุการใช้งาน 25 ปีขึ้นไป
วัสดุที่นิยมใช้ทำโครงสร้างยึดแผง
1. อะลูมิเนียมชุบอะโนไดซ์ (Aluminium AL6005-T5)
น้ำหนักเบามาก ไม่เป็นสนิมตลอดอายุการใช้งาน แข็งแรง ทนทาน นิยมใช้เป็นรางยึดหลัก (Rail) และแคลมป์ยึดบนหลังคาทุกประเภท
2. สแตนเลส (Stainless Steel SUS304)
ทนทานต่อการกัดกร่อนและสนิมได้อย่างดีเยี่ยม นิยมใช้สำหรับน็อต สกรู ข้อต่อ และขายึด (Roof Hooks) ในจุดรับแรงสำคัญ
3. เหล็กชุบกัลวาไนซ์กันสนิม (Hot-Dip Galvanized Steel)
แข็งแรง รับน้ำหนักได้สูงมาก นิยมใช้สำหรับงานโครงสร้างตั้งพื้น (Ground Mount), โรงจอดรถโซลาร์ (Solar Carport) หรืองานโครงสร้างขนาดใหญ่
ประเภทขายึดตามชนิดหลังคา
หลังคากระเบื้อง CPAC / ลอนคู่
ใช้ขายึด Tile Roof Hook สอดใต้กระเบื้อง ยึดติดกับโครงจันทันโดยตรง พร้อมซีลกันน้ำรั่วซึมมาตรฐานสูง
หลังคาเมทัลชีท (Metal Sheet)
แบบยึดด้วย L-Feet พร้อมสกรูซีลยาง EPDM หรือแบบ Klip-Lok Seam Clamp ที่ล็อกกับสันลอนโดยไม่ต้องเจาะหลังคา
หลังคาคอนกรีตดาดฟ้า (Flat Concrete Roof)
ใช้ชุดขาตั้งปรับระดับ (Tilt Mount) ทำมุมเอียง 10–15 องศาเพื่อรับแสงแดดได้เต็มที่ ยึดกับฐานปูนคอนกรีต

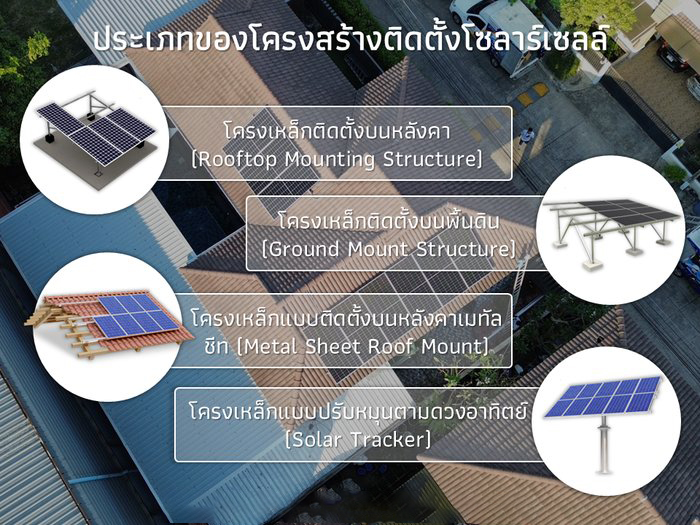

โครงสร้างและอุปกรณ์ยึดแผงโซลาร์เซลล์ ประเภทโครงสร้างติดตั้งตามลักษณะพื้นที่
แนวทางเลือกโครงสร้างติดตั้งให้เหมาะกับหลังคาและสภาพแวดล้อม
อะลูมิเนียม สแตนเลส เหล็กกล้าเคลือบกันสนิม
หมวดที่ 04
สายไฟ DC และ AC ในระบบโซลาร์เซลล์
การเลือกใช้สายไฟที่ถูกต้องและได้มาตรฐานเป็นหัวใจสำคัญของความปลอดภัย ป้องกันปัญหาความร้อนสะสม ไฟฟ้ารั่ว หรือการเกิดไฟฟ้าลัดวงจรในระยะยาว
สายไฟฝั่ง DC (Solar Cable / PV1-F / H1Z2Z2-K)
ใช้เชื่อมต่อระหว่างแผงโซลาร์เซลล์เข้าสู่อินเวอร์เตอร์
เป็นฉนวน 2 ชั้น (Double Insulated) ทนต่อรังสียูวีและสภาพอากาศกลางแจ้ง
ทนแรงดันไฟฟ้าสูง 600V – 1500V DC
แกนทองแดงเคลือบดีบุก ทนความร้อนสูงถึง 90°C – 120°C
ขนาดมาตรฐานที่นิยมใช้: 4 mm² และ 6 mm²

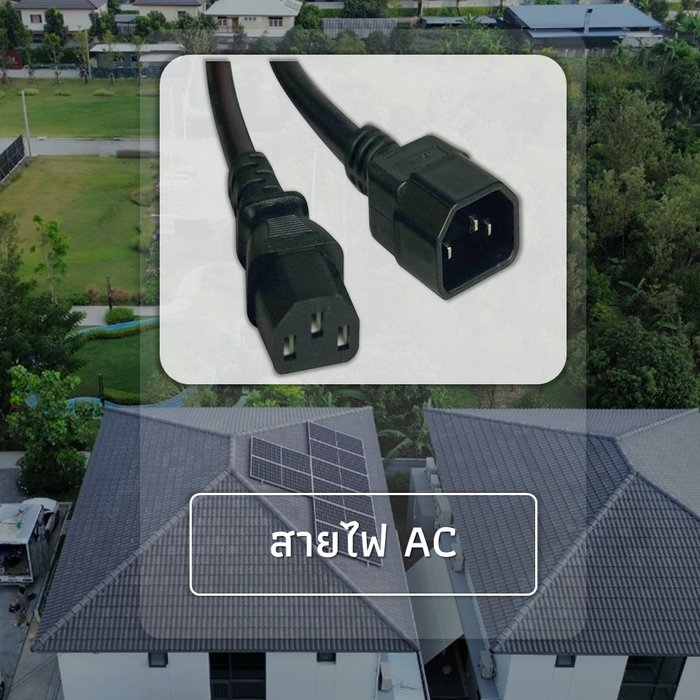

สายไฟฝั่ง AC (THW / NYY / VCT / CV)
ใช้เชื่อมต่อหลังจากอินเวอร์เตอร์แปลงไฟแล้วเข้าสู่ตู้โหลดและระบบไฟฟ้าในบ้าน
สายไฟมาตรฐานไฟฟ้าอาคาร มอก. 11-2553 หรือ IEC 60227
ขนาดสายคำนวณตามพิกัดกระแสของระบบโซลาร์เซลล์ เช่น 2.5 mm², 4 mm², 6 mm², 10 mm²+
เดินในท่อร้อยสายไฟ (Conduit) โลหะหรือ PVC เพื่อความเป็นระเบียบและปลอดภัย
ตารางเปรียบเทียบสายไฟ DC vs AC ในระบบโซลาร์เซลล์
คุณสมบัติ
สายไฟ DC (Solar Cable)
สายไฟ AC (Building Cable)
จุดติดตั้ง จากแผงโซลาร์เซลล์ เข้าสู่อินเวอร์เตอร์ (ภายนอกอาคาร)
จากอินเวอร์เตอร์ เข้าสู่ตู้ Main Breaker / ระบบไฟฟ้าบ้าน
ประเภทกระแสไฟ กระแสตรง (Direct Current - DC)
กระแสสลับ (Alternating Current - AC)
การทนทาน UV & สภาพอากาศ ทน UV, ทนโอโซน, ทนความร้อนสูง (-40°C ถึง +120°C)
ขึ้นอยู่กับชนิดฉนวน (เน้นใช้งานภายในหรือร้อยท่อ)
มาตรฐานรับรอง EN 50618 / TÜV 2 Pfg 1169 / IEC 62930
มอก. 11-2553 / IEC 60227 / IEC 60502
ข้อควรระวังสำคัญ: ห้ามนำสายไฟบ้านธรรมดา (AC) ไปใช้แทนสาย Solar Cable (DC) ภายนอกอาคารโดยเด็ดขาด เพราะฉนวนจะกรอบแตกจากแสงแดดและความร้อน นำไปสู่การเกิดเพลิงไหม้ได้
สายไฟ DC และ AC ที่ใช้ในระบบโซลาร์เซลล์ เปรียบเทียบคุณสมบัติและการใช้งานสาย AC กับ DC
สายไฟฝั่ง DC สายไฟฝั่ง AC
หมวดที่ 05

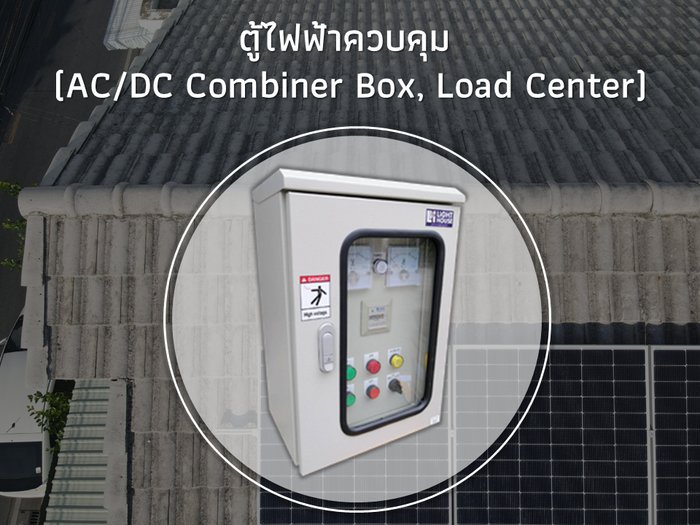

ตู้ไฟฟ้าควบคุม (AC/DC Combiner Box, Load Center)
ตู้ควบคุมไฟฟ้าทำหน้าที่เป็นศูนย์รวมอุปกรณ์ป้องกันและตัดต่อวงจร ช่วยให้ระบบทำงานได้อย่างปลอดภัยตามมาตรฐานวิศวกรรมไฟฟ้า

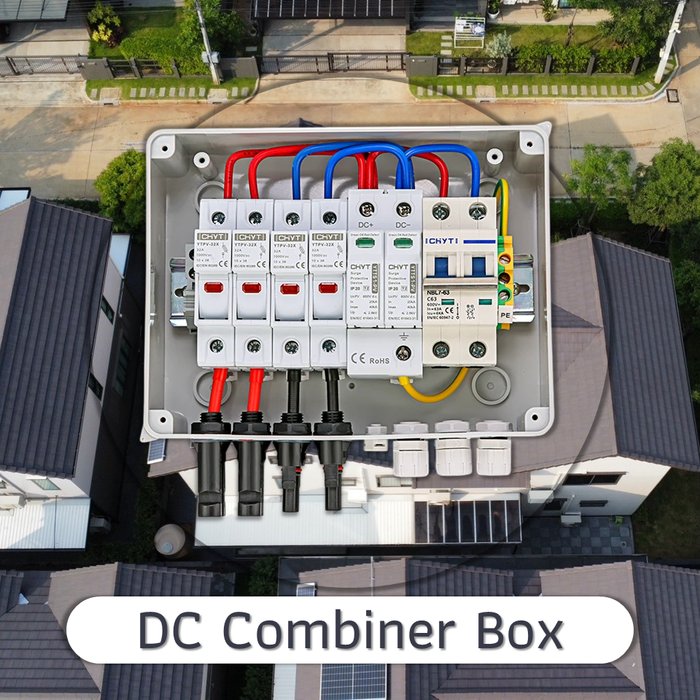

1. ตู้ควบคุมฝั่ง DC (DC Combiner Box)
รวบรวมสายไฟจากแผงโซลาร์เซลล์แต่ละสตริงก่อนเข้าอินเวอร์เตอร์ ภายในประกอบด้วย:
DC Fuse (ฟิวส์กระแสตรง): ป้องกันกระแสเกินจากสตริงDC Isolator / Breaker: สวิตช์ตัดตอนวงจร DC สำหรับซ่อมบำรุงDC SPD (Surge Protection Device): ป้องกันแรงดันกระชากและฟ้าผ่าฝั่ง DC

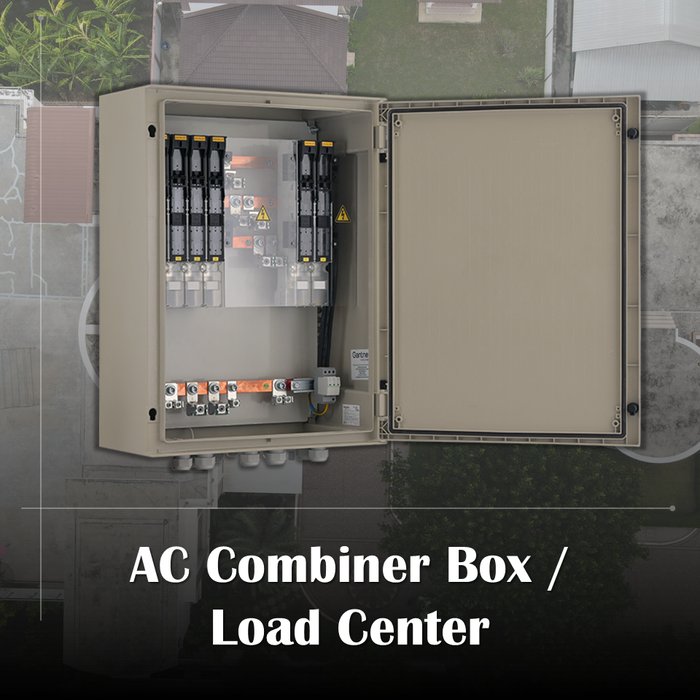

2. ตู้ควบคุมฝั่ง AC (AC Combiner Box / Load Center)
รับกระแสไฟ AC จากอินเวอร์เตอร์เข้าสู่ระบบภายในบ้าน ภายในประกอบด้วย:
AC Circuit Breaker / RCBO: ป้องกันกระแสเกิน ไฟฟ้าลัดวงจร และไฟฟ้ารั่วAC SPD: ป้องกันแรงดันกระชากจากสายส่งการไฟฟ้าAC Isolator Switch: สวิตช์ตัดตอนแบบเห็นช่องเปิดชัดเจนตามมาตรฐานการไฟฟ้า
ตู้ไฟฟ้าควบคุมและอุปกรณ์ป้องกันระบบ DC Combiner Box AC Combiner Box
หมวดที่ 06

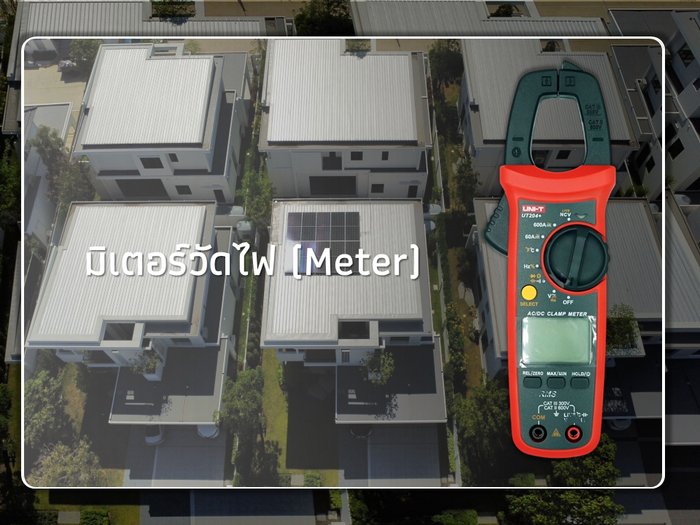

มิเตอร์วัดไฟและอุปกรณ์ป้องกันไฟย้อน (Smart Meter & Zero Export)
มิเตอร์วัดพลังงานไฟฟ้าเป็นอุปกรณ์สำคัญสำหรับตรวจวัดปริมาณไฟฟ้าที่ผลิตได้ การใช้ไฟฟ้าในอาคาร และจัดการการจ่ายไฟย้อนกลับเข้าสู่ระบบสายส่ง
Smart Power Sensor / Smart Meter
มิเตอร์ดิจิทัลอัจฉริยะที่เชื่อมต่อกับอินเวอร์เตอร์ ทำหน้าที่วัดค่ากระแสและทิศทางการไหลของพลังงานแบบเรียลไทม์
อุปกรณ์ป้องกันไฟย้อน (Zero Export Controller)
ควบคุมการผลิตไฟของอินเวอร์เตอร์ไม่ให้จ่ายไฟฟ้าส่วนเกินย้อนกลับเข้าระบบการไฟฟ้า (สำหรับระบบที่ยังไม่ได้รับอนุญาตขายไฟ)
CT (Current Transformer)
ตัวคล้องวัดกระแสไฟฟ้าแบบไม่สัมผัสตัวนำ ช่วยส่งสัญญาณค่ากระแสเข้าสู่ Smart Meter อย่างแม่นยำ

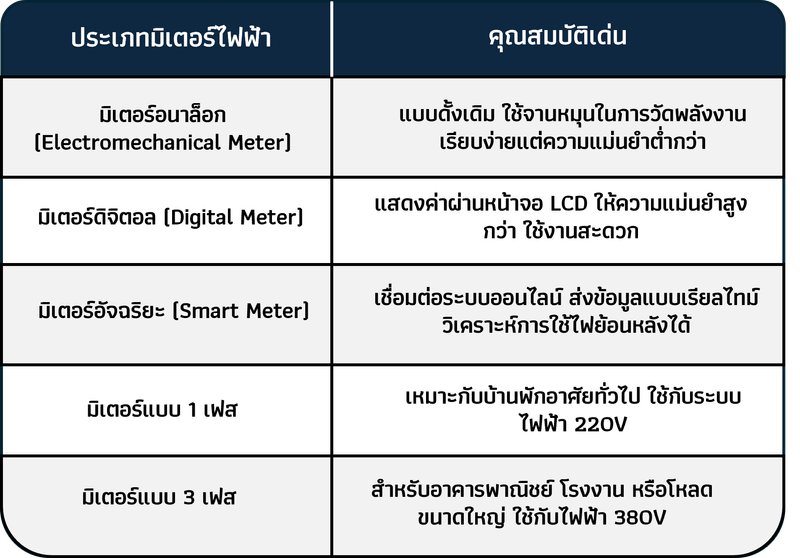

มิเตอร์วัดพลังงานและทิศทางการไหลของไฟฟ้า ประเภทมิเตอร์วัดไฟที่ใช้งานในระบบทั่วไป
หมวดที่ 07

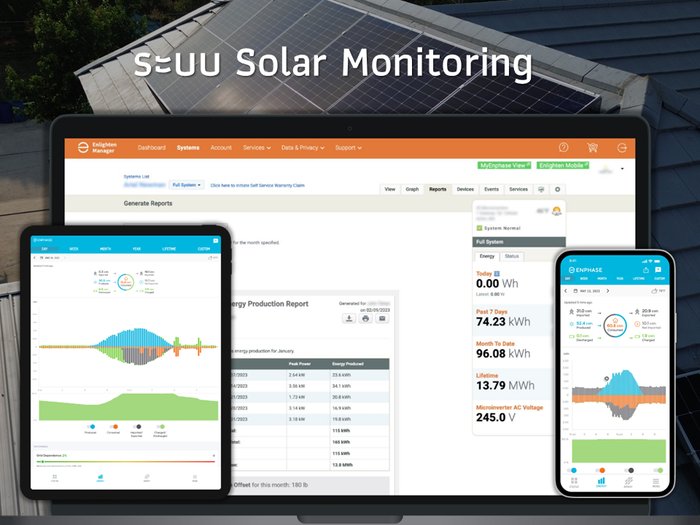

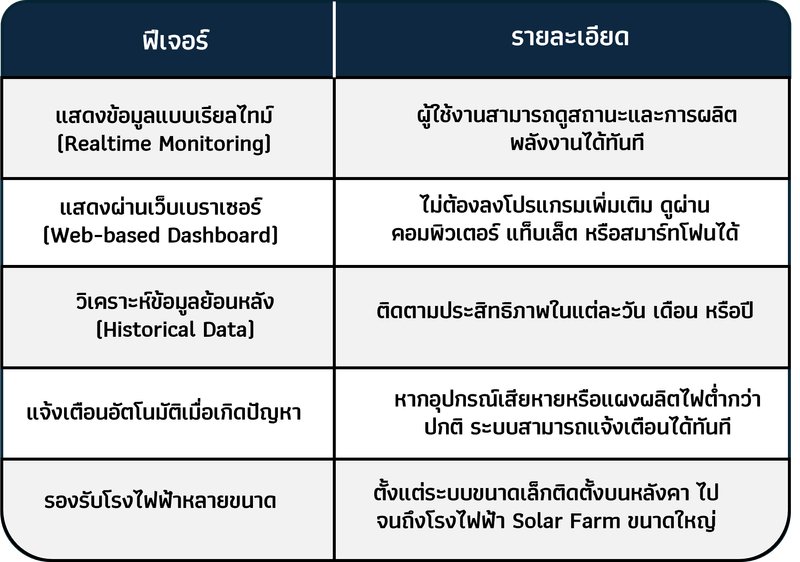

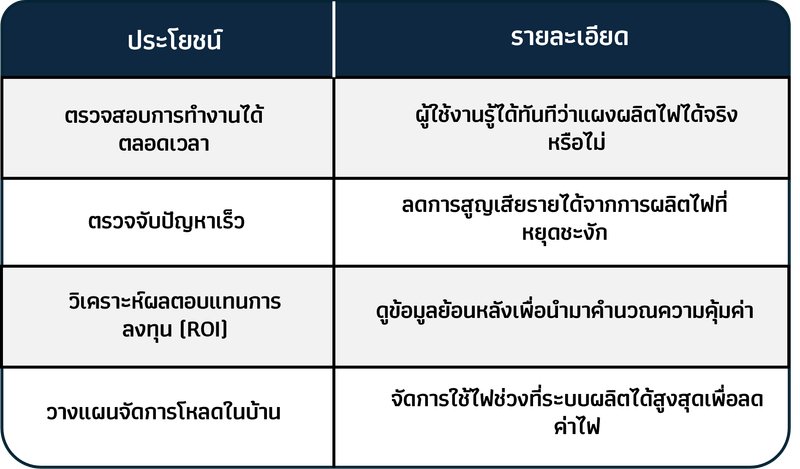

ระบบ Solar Monitoring (ระบบติดตามและตรวจสอบการทำงาน)
ระบบ Solar Monitoring ช่วยให้เจ้าของระบบสามารถติดตาม ตรวจสอบ และวิเคราะห์ประสิทธิภาพการผลิตไฟฟ้าได้แบบเรียลไทม์ตลอด 24 ชั่วโมง ผ่านสมาร์ทโฟนหรือคอมพิวเตอร์
ฟังก์ชันหลักและขั้นตอนการทำงาน 4 ขั้นตอน
1
การเก็บรวบรวมข้อมูล (Data Collection)
เซนเซอร์ภายในอินเวอร์เตอร์และมิเตอร์เก็บข้อมูลกำลังการผลิต (kW), พลังงานสะสม (kWh), แรงดัน, กระแส และอุณหภูมิ
2
การส่งข้อมูลผ่านระบบ Cloud (Cloud Transmission)
ส่งข้อมูลผ่าน Wi-Fi, LAN หรือ 4G Dongle ขึ้นสู่เซิร์ฟเวอร์ Cloud ที่มีความปลอดภัยสูง
3
การแสดงผล Dashboard แบบเรียลไทม์ (Dashboard Visualization)
แสดงกราฟการผลิตไฟ การใช้ไฟในบ้าน ปริมาณพลังงานที่ประหยัดได้ และคำนวณมูลค่าเงินที่ประหยัดได้
4
การแจ้งเตือนความผิดปกติอัตโนมัติ (Alert Notification)
ส่งการแจ้งเตือนทันทีเมื่อเกิดเหตุขัดข้อง เช่น ไฟฟ้าดับ แผงมีปัญหา หรืออินเวอร์เตอร์หยุดทำงาน
ภาพรวมระบบ Solar Monitoring ประโยชน์ของระบบติดตามการผลิตไฟ คุณสมบัติเด่นและข้อมูลที่ตรวจสอบได้
หมวดที่ 08
Power Optimizer (อุปกรณ์เพิ่มประสิทธิภาพรายแผง)
Power Optimizer คืออุปกรณ์อิเล็กทรอนิกส์ที่ติดตั้งด้านหลังแผงโซลาร์เซลล์แต่ละแผง ทำหน้าที่ปรับจูนแรงดันและกระแสไฟฟ้าแบบอิสระ (Module-Level MPPT) เพื่อให้แต่ละแผงผลิตไฟฟ้าได้สูงสุดตลอดเวลา
ข้อดีของการใช้ Power Optimizer
แก้ปัญหาเงาบัง: หากมีเงาต้นไม้หรือสิ่งกีดขวางบังบางแผง แผงอื่นยังคงผลิตไฟได้เต็มที่ 100%
เพิ่มความปลอดภัยระดับสูง (Rapid Shutdown): สามารถลดแรงดันไฟฟ้าฝั่ง DC เหลือเพียง 1V ต่อแผงเมื่อเกิดเหตุฉุกเฉิน
ติดตามสถานะรายแผง (Module-level Monitoring): ทราบได้ทันทีว่าแผงใดทำงานผิดปกติหรือสกปรก
ออกแบบและติดตั้งยืดหยุ่น: สามารถติดตั้งบนหลังคาที่มีหลายทิศทางและหลายองศาเอียงในสตริงเดียวกันได้
ข้อควรพิจารณาของ Power Optimizer
มีค่าใช้จ่ายเพิ่มเติมต่อแผง ทำให้งบประมาณการติดตั้งเริ่มต้นสูงขึ้น
เพิ่มจำนวนอุปกรณ์อิเล็กทรอนิกส์บนหลังคา
Power Optimizer และหลักการทำงานระดับรายแผง ข้อดีของการใช้ Power Optimizer ข้อควรพิจารณาก่อนเลือกใช้ Power Optimizer
หมวดที่ 09
แบตเตอรี่โซล่าเซลล์ (Energy Storage System - ESS)
แบตเตอรี่โซล่าเซลล์ใช้สำหรับกักเก็บพลังงานไฟฟ้าส่วนเกินที่ผลิตได้ในเวลากลางวัน เพื่อนำมาจ่ายให้กับเครื่องใช้ไฟฟ้าในเวลากลางคืน หรือเป็นแหล่งจ่ายไฟสำรองเมื่อระบบสายส่งการไฟฟ้าขัดข้อง
1. แบตเตอรี่ลิเธียม (Lithium Battery) - มาตรฐานสมัยใหม่
เป็นเทคโนโลยีที่ได้รับความนิยมสูงสุดในปัจจุบัน โดยเฉพาะ LiFePO4 (Lithium Iron Phosphate)
ปลอดภัยสูง ไม่ติดไฟง่าย ทนความร้อนสูง
รอบการใช้งานยาวนาน (Cycle Life 6,000+ รอบ หรือ 10–15 ปี)
Depth of Discharge (DOD) สูงถึง 90%–100%
น้ำหนักเบา ขนาดกะทัดรัด ดีไซน์สวยงามสไตล์ Modular
2. แบตเตอรี่ Deep Cycle (แบบดั้งเดิม)
แบตเตอรี่ตะกั่ว-กรดแบบรอบลึก เหมาะกับงานระบบออฟกริดขนาดเล็กที่เน้นประหยัดต้นทุน
แบบแห้ง (GEL / AGM): ไม่ต้องเติมน้ำกลั่น ปลอดภัยกว่าแบบน้ำแบบน้ำ (Flooded Lead-Acid): ราคาถูก แต่ต้องบำรุงรักษาเติมน้ำกลั่นเป็นประจำDOD แนะนำเพียง 50% และอายุการใช้งานสั้นกว่าลิเธียม (3–5 ปี)
แบตเตอรี่และระบบกักเก็บพลังงาน ESS ประเภทแบตเตอรี่สำหรับระบบโซลาร์เซลล์
ต้องการคำแนะนำในการเลือกอุปกรณ์โซลาร์เซลล์?
ทีมวิศวกรผู้เชี่ยวชาญจาก TRIO POWER พร้อมให้คำปรึกษา ออกแบบระบบ และเลือกอุปกรณ์ที่เหมาะสมกับพฤติกรรมการใช้ไฟฟ้าของบ้านและธุรกิจของคุณฟรี
, Module Efficiency.png)
 อินเวอร์เตอร์ On Grid.png)
z-z1727141192951.jpg)
